Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

1. сигналы от Волги с «массой» на корпусе
2. реле типа 90.3747 с фланцем крепления
3. колодка для реле
4. клеммы «мама» широкая
5. термоусаживаемая трубка (ТУТ)
6. провод многожильный сечением 2.5 мм. кв.
7. колодка под ножевой предохранитель
8. предохранитель на 20 А
9. металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

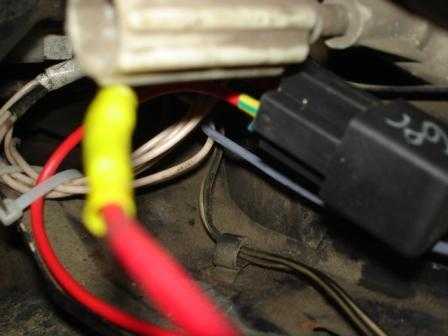

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

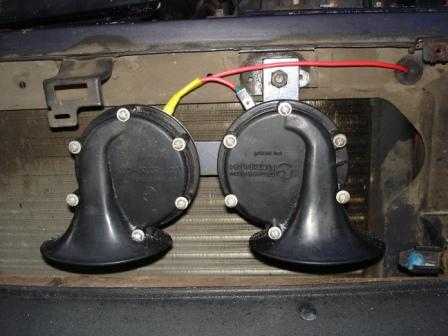

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

В первом случае клаксон вообще не действует, как бы водитель ни нажимал на кнопку, расположенную в центре рулевого колеса.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Среди самых очевидных и легкоустранимых причин основной считается перегорание предохранителя. Обрыв плавкой вставки обесточивает всю электрическую цепь, и, соответственно, клаксон не функционирует вовсе. Для проверки достаточно включить вентилятор обогревателя. Он подсоединен к тому же защитному устройству.

Также нередко на 2110-й модели ломается и сам гудок. Эту версию принимают за основную, если установка исправного предохранителя не привела к положительному результату. Здесь придется повозиться дольше:

• сигнал снимают (он расположен за радиаторной решеткой);
• присоединяют напрямую к аккумулятору или другому 12-вольтному источнику питания (белый провод – «плюс», а черный – «минус»);
• если само устройство неисправно, то характерный звук оно не воспроизведет.

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Следующая возможность – истирание прижимных контактов, установленных непосредственно в рулевой колонке. Это тем более вероятно, чем старше «десятка». Продлить, кстати, их срок эксплуатации нетрудно – достаточно регулярно обрабатывать контакты смазкой на основе графита.

Также иногда проблема кроется в окисленных выводах колодок. Осмотрите ту, что находится в рулевой колонке, и вторую – в подкапотном пространстве. Убедитесь заодно, что все проводки надежно закреплены.

В несрабатывании звукового сигнала реже виновато контактное кольцо. Размещается оно непосредственно в руле. Этот элемент 2110-й модели также со временем стирается и перестает выполнять возложенную на него функцию.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Видео «Установка звуковых сигналов от Волги (ГАЗ) на ВАЗ 2110, 2112, 2111»

Как не допустить ошибок при установке клаксона от Волги на «Десятку» — подробная инструкция с описанием всех нюансов приведена ниже (автор ролика — Русский Человек).
