Переключатель света фар, противотуманного света и указателей поворота

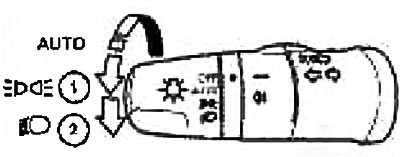

1. Поверните переключатель в положение
. Включаются передние и задние габаритные фонари, фонари освещения регистрационного знака и подсветка комбинации приборов.
2. Поверните переключатель в положение
. Включатся фары и останутся включёнными остальные осветительные приборы.
Внимание: Не оставляйте приборы внешнего освещения включенными на продолжительное время, если двигатель не работает.
Система автоматического освещения (если имеется)
- Автоматическое включение фар, передних и задних габаритных фонарей, фонарей освещения регистрационного знака и подсветки комбинации приборов при уменьшении естественного освещения.
- Автоматическое выключение указанных приборов освещения при улучшении естественного освещения.
Для отключения системы автоматического освещения поверните переключатель освещения в положение OFF, ① или ②.
Режим дневного освещения (если имеется)
Даже если переключатель света фар остается в выключенном положении, то после запуска двигателя автоматически включаются следующие приборы освещения: фары ближнего света, передние и задние габаритные фонари, освещение регистрационного знака и подсветка комбинации приборов. При этом, однако, невозможно переключение с ближнего света на дальний.
Если повернуть переключатель света фар в положение , то ближний свет фар выключится.

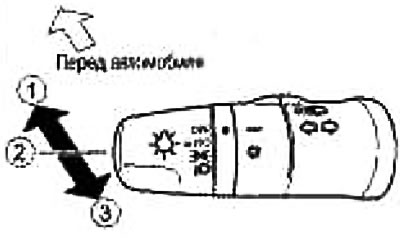

Включение дальнего света фар
- 1. Чтобы включить дальний свет, нужно нажать вперед рычаг переключателя когда он находится в положении
. Одновременно с включением дальнего света загорится индикатор дальнего света, - 2. Для переключения на ближний свет нужно вернуть рычаг на себя (в положение ).
- 3. Если потянуть рычаг дальше на себя, то произойдёт включение дальнего света, даже если переключатель находится в выключенном положении.
Если вы оставили включенными наружные осветительные приборы, но выключили зажигание, при открывании двери водителя раздается звуковой сигнал (чтобы избежать разрядки батареи).
Чтобы включить противотуманные фары, поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом. Противотуманные фары включатся, если включено наружное освещение, одновременно включится соответствующая сигнальная лампочка на щитке приборов.
Положение автоматического управления световыми приборами
Когда переключатель внешних световых приборов находится в положении AUTO, габаритное освещение и фары включаются и выключаются автоматически в зависимости от внешнего освещения.
- Не кладите любые предметы на датчик (1), расположенный на панели приборов.
- Не чистите датчик при помощи чистящего средства для стекол, поскольку оно может оставить тонкую пленку, способную нарушить работу датчика.
- Тонирование или нанесение других видов покрытий на ветровое стекло автомобиля может нарушить правильную работу системы автоматического управления световыми приборами.
Совет
Для того , чтобы поездка на автомобиле со включенным дальним светом фар не доставляла никакого неудобства попутно следующим автомобилистам , свет необходимо выключать минимум за 150 — 200 метров до момента пересечения .
С помощью рычажка, который расположен слева от руля, его необходимо потянуть на себя, тогда загорится свет.
Автомобилист должен думать не только о своем комфорте, но и о других, особенно когда включаешь дальний свет на дороге. Одно дело когда ты на ней один и совсем другое когда тебе начинают моргать в ответ))
Стараюсь использовать его только по назначению, особенно ближе к ночи. Удобно и практично как по мне в плане расположения.
Преимущества и недостатки систем Light Assist
Подобные технологии получили признание водителей. Отзывы показывают, что система работает четко и без сбоев. Даже при обгоне на неосвещенной трассе впередиидущего автомобиля дальний свет фар не слепит в зеркала заднего вида. При этом дальний свет остается работать. Примером можно назвать Dynamic Light Assist от Volkswagen. Особых минусов выявить не удалось.
Подобные технологии как Light Assist прекрасно справляются со своей задачей. Благодаря им вождение современных автомобилей становится более безопасным и комфортным.
