Мой Duster

Блок согласования для электрики фаркопа

Другое название устройства — «Смарт коннектор», что в переводе означает «Интеллектуальное подключение».

Основные моменты:

  • для чего это нужно;
  • виды блоков согласования;
  • какие автомобили следует оборудовать блоком согласования.

Вы установили фаркоп, прикупили прицеп и теперь нужно как-то соединить их, чтоб на вашем прицепе работали тормоза, габаритные лампочки и поворотники. Напрямую подключиться к цепям автомобиля нельзя: бортовой модуль обнаруживает «вторжение», выдаёт ошибку и вы уже никуда не едете. Проблему решает блок согласования!

1

Если попытаться, минуя блок смарт-коннект, подключиться к проводам после установки дешифратора, авто отреагирует включением системы Check Control и заблокирует соответствующую цепь. Так происходит, поскольку из-за присоединения световых приборов фаркопа к световым приборам автомобиля, увеличивается нагрузка. В результате, бортовой компьютер может определить повреждённость осветительных приборов или заблокировать «неисправную» цепь.

smartconnect

Блок согласования фаркопа Smart Connect (Смарт коннект). Для чего он нужен?

Подключение электрики прицепа к бортсети автомобиля – задача, простая только на первый взгляд. В большинстве случаев не обойтись без специального блока согласования Smart Connect.

Зачем нужен Смарт-Коннект?

Буквально пару десятилетий назад достаточно было просто подключить соответствующие провода розетки фаркопа параллельно проводам задних фонарей автомобиля и это был относительно работоспособный вариант. Относительно, так как для гарантированно стабильной работы желательно было усилить схему дополнительными реле, потому что «лишние» лампочки могли просаживать напряжение на остальных лампах автомобиля.

Электрика и электроника современных автомобилей, даже самых простых и недорогих, не обходится без целого ряда систем, фактически представляющих собой специализированные компьютеры. На смену обычным силовым цепям, в том числе в световом электрооборудовании пришли CAN-шины, а лампы накаливания все чащи и чаще сменяют светодиоды. Встроенные системы диагностики способны определять неисправности – например, могут указать на конкретную перегоревшую лампу. Разумеется, прямое вмешательство в такую систему вызывает перегрузку и, как минимум вызовет ошибки, срабатывание защиты и нестабильную работу, а как максимум – могут выйти из строя дорогостоящие блоки управления электрооборудованием.

Блоки согласования Smart-Connect решают вышеуказанные проблемы, не оказывая нагрузки на бортсеть автомобиля, но забирая все необходимые сигналы для правильного функционирования электрооборудования прицепа.

Функции блока согласования:

— снижение нагрузки на бортсеть автомобиля

— защита от перегрузок и коротких замыканий

— согласование работы со светодиодным и однонитевым освещением

— переключение освещения с автомобиля на прицеп, включая противотуманные фонари

— отключение задних датчиков парктроника при соединении прицепа

— контроль перегорания ламп на прицепе

Некоторые модели блоков смарт-коннект могут иметь дополнительные функции.

Для каких автомобилей необходим Smart-Connect?

Практически для всех, выпускаемых с 2005 года и ранее, если:

— в автомобиле имеется CAN-шина и/или мультиплексная проводка

— в автомобиле имеется система самодиагностики неисправностей

— автомобиль оснащен светодиодными фонарями

Читайте так же:
Как подключить USB модем к Макбуку?

Кроме того, блок смарт-коннект не будет лишним и в более старых и конструктивно простых автомобилей, как средство защиты от короткого замыкания или повреждений проводки. Фаркопы работают в условиях постоянного воздействия воды, грязи и реагентов и их розетки нередко преждевременно выходят из строя по причине нарушения контактов и короткого замыкания.

Блоки согласования выпускаются целым рядом производителей, отличаются функционалом и комплектацией. Такие блоки обычно универсальны и подходят для установки на разные модели различных марок автомобилей. В любом случае, при покупке блока согласования, уточните у продавца его совместимость с вашей машиной.

Важно: Если в вашем автомобиле имеются специальные режимы для движения с прицепом (в том числе иные режимы работы ESP, ABS, ассистенты движения задним ходом и парковки с прицепом), то рекомендуется использовать оригинальные блоки согласования, иначе автомобиль не распознает, что к нему подсоединен прицеп, а вышеуказанные системы не будут активированы.

Сравнительная таблица по характеристикам и ценам блоков согласования

Схема подключения блока согласования Smart Connect

022-0071

Внимание! Подключаем!

Подкатываем прицеп к автомобилю сзади. Цепляем замок к фаркопу. И соединяем разъёмы.

Ответственный этап, который можно осилить самостоятельно по схеме.

17

На схеме видно, что блок согласования напрямую питается от аккумулятора и подключает приборы прицепа по команде бортового модуля.

Фаркоп на Hyundai CRETA

Любая уважающая себя СТО стремится не ограничиваться услугами в рамках «замена масла, замена колодок», а предлагать своим клиентам как можно более широкий спектр услуг. Это и диагностика с последующим ремонтом пнемоподвески, и замена стёкол, и даже установка ТСУ.

Что такое ТСУ, и для чего нужен фаркоп?

ТСУ — тягово-сцепное устройство. То есть железяка, с помощью которой к автомобилю можно что-либо пристроить. Начиная с крепления велосипедов, и заканчивая прицепом любого размера:

Хотя некоторые устанавливают фаркоп чисто как средство создания «социальной дистанции». Проще говоря, чтобы въезжающий сзади наносил повреждения только себе 🙂

ТСУ бывают разных типов и конструкций, но самые распространённые — это крюк с шаром на конце:

Как установить фаркоп?

Практически для каждого автомобиля существуют фаркопы. И съёмные, и стационарные, и даже выдвигающиеся с помощью электропривода. Для каждого из них свои технологии установки, но самый распространённый вариант выглядит вот так:

А одна из самых распространённых машин на наших дорогах выглядит так:

Вот о том, как их подружить, и будет следующая статья.

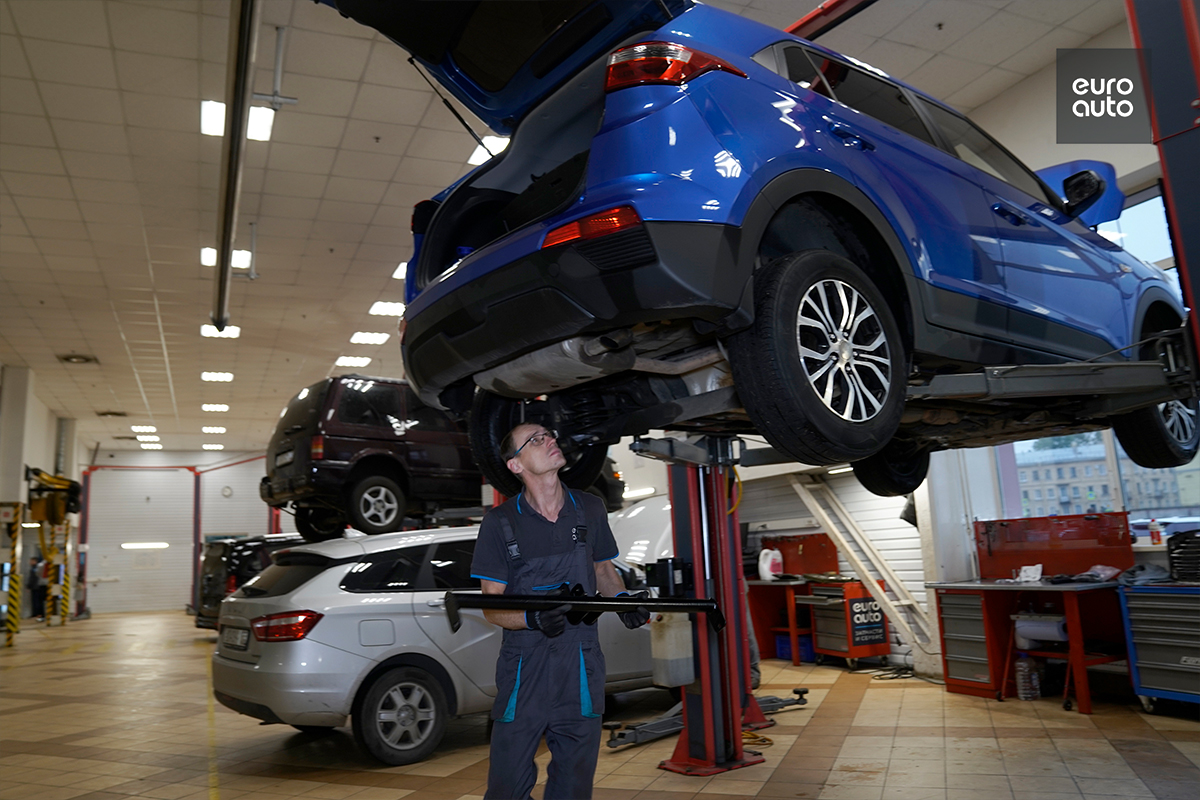

Установка фаркопа на Hyundai CRETA

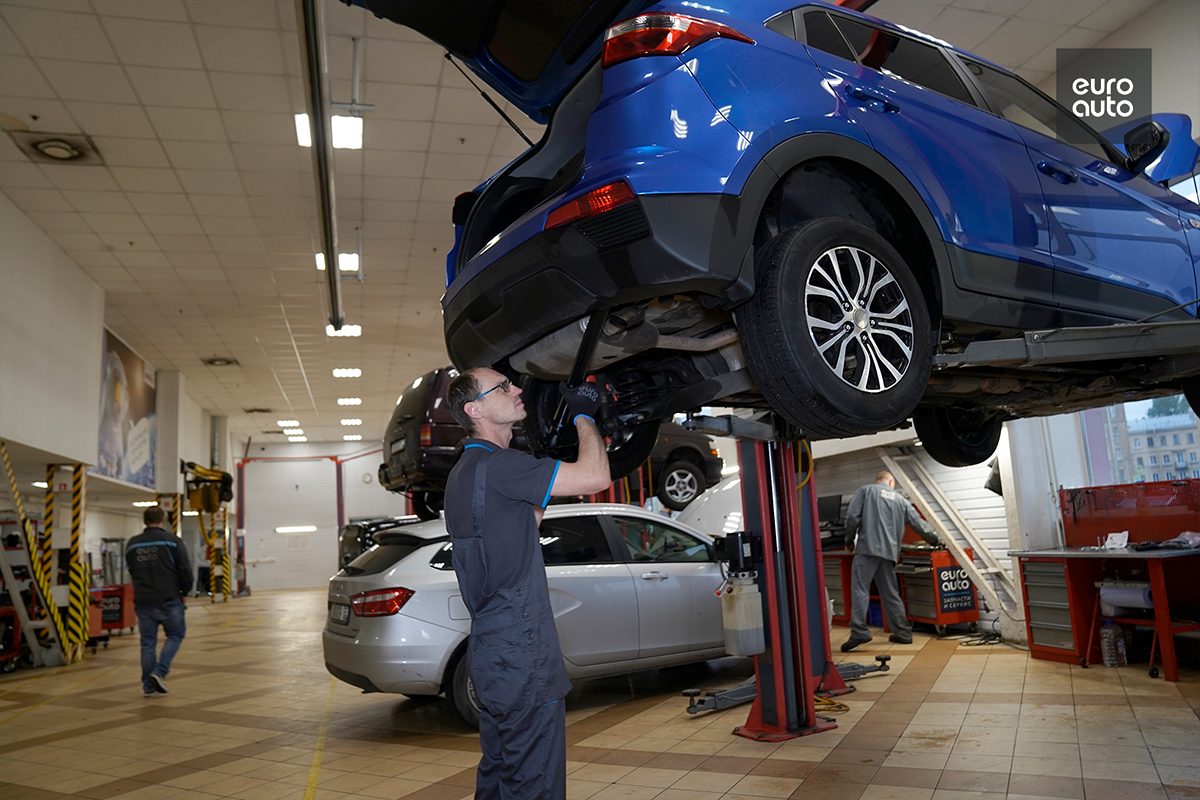

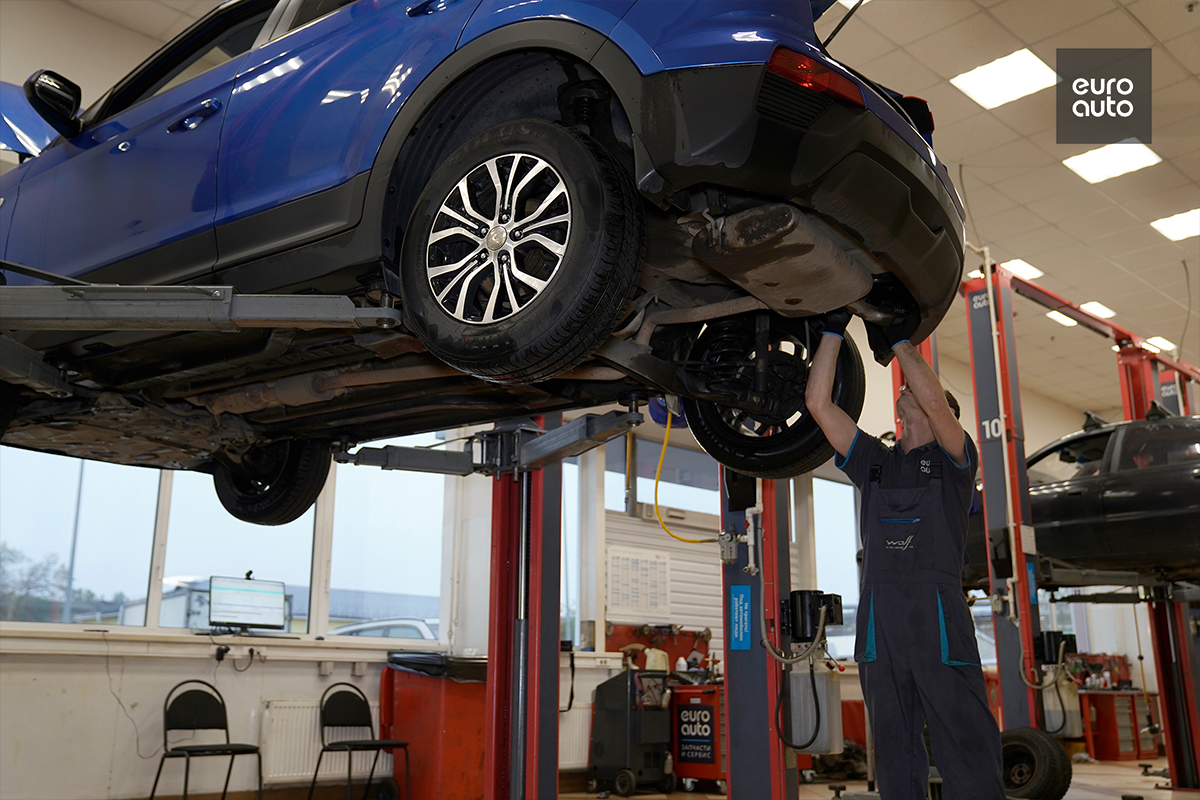

Безусловно, произвести подобную инсталляцию можно и своими силами. Но для этого придётся поваляться на земле, и кроме ключей желательно обладать навыками автоэлектрика. Так что самый практичный подход — поручить эту работу механикам СТО.

И начинать придётся снизу. В Hyundai CRETA заводом предусмотрена установка ТСУ, так что сверлить или приваривать ничего не надо:

Читайте так же:
Можно ли взять кредит на скан паспорта?

В лонжеронах есть крепёжные отверстия, некоторые даже с резьбой:

Для других предусмотрены закладные гайки:

Кто первый ответит на вопрос: с чего надо начинать? 🙂 Как ни странно — с изучения инструкции по установке:

Даже опытный механик не побрезгует бумажками, ибо вариантов — тьма, все и не запомнить.

К лонжеронам прикрепляются кронштейны, но сразу болты не затягиваются:

Затем к кронштейнам прикрепляется поперечина:

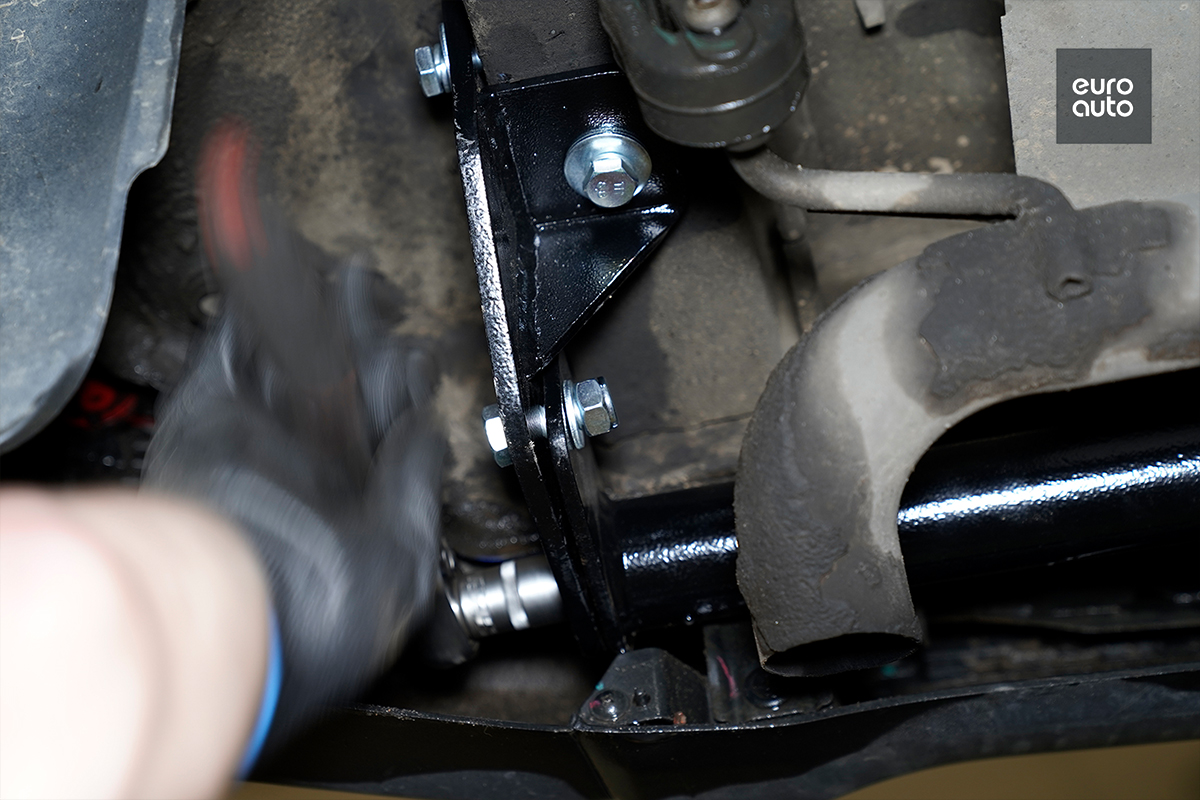

Затягиваются болты крепления кронштейнов с поперечной балкой:

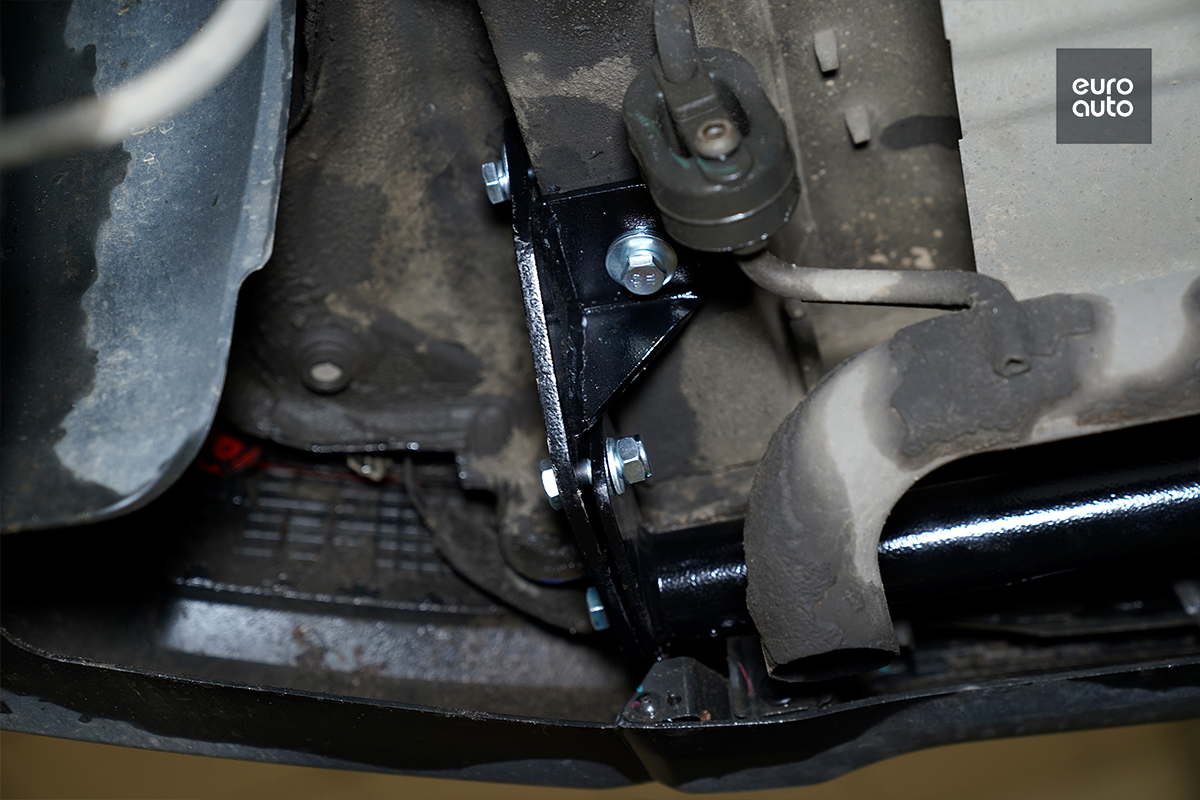

А затем затягиваются окончательно болты крепления к лонжеронам:

Но это ещё самое простое. Что же сложного?

Зачем и как подключить электрику?

Если фаркоп установлен как средство защиты бампера, то вопрос электрики можно и не поднимать 🙂 Но если в планах использовать ТСУ по назначению (пускай это будет даже простой велобагажник), розетку, прилагаемую к каждому фаркопу, необходимо подключать. И делать это правильно. На любом прицепе есть фонари, в которых дублируются указатели поворотов, габариты и стоп-сигнал. Есть и такие, где и противотуманный фонарь имеется, и фонарь заднего хода, а, например, в караванах (это прицеп-дача), может быть предусмотрена зарядка встроенного аккумулятора от генератора автомобиля, + подача питания на внутренние потребители. И для того, чтобы всё это правильно работало, нужен грамотный электрик:

Причём такой, который умеет гнуться в разных местах в разных направлениях 🙂

Итак, какие есть варианты?

К каждому (или правильнее сказать — к большинству) фаркопов прилагаются розетка с пучком проводов:

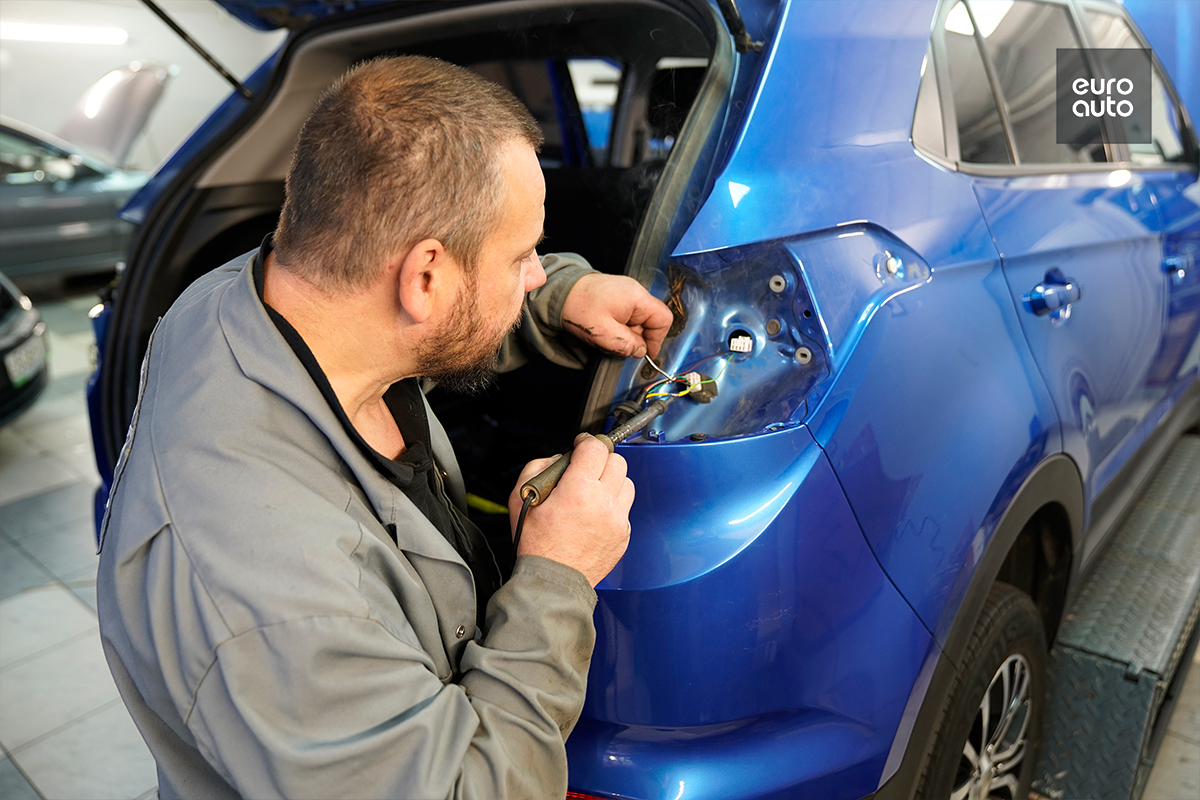

Подразумевается, что их надо подключить напрямую к проводам, которые идут к штатным фонарям:

Но это не совсем правильно. Бортовая сеть части современных автомобилей рассчитана на определённое количество потребителей, и определённую нагрузку. И подключение нештатных световых приборов чреваты перспективой постоянно перегорающих предохранителей. Это в лучшем случае. Есть и риск повредить штатную проводку. А другая часть современных машин просто зажжёт весёлые пиктограммы на щитке приборов, обнаружив «лишние» лампочки. Выход есть! Даже несколько. Самый простой и надёжный — купить специальный модуль:

Не верьте надписи «блок согласования», по сути это обычно разгрузочное реле с комплектом проводки:

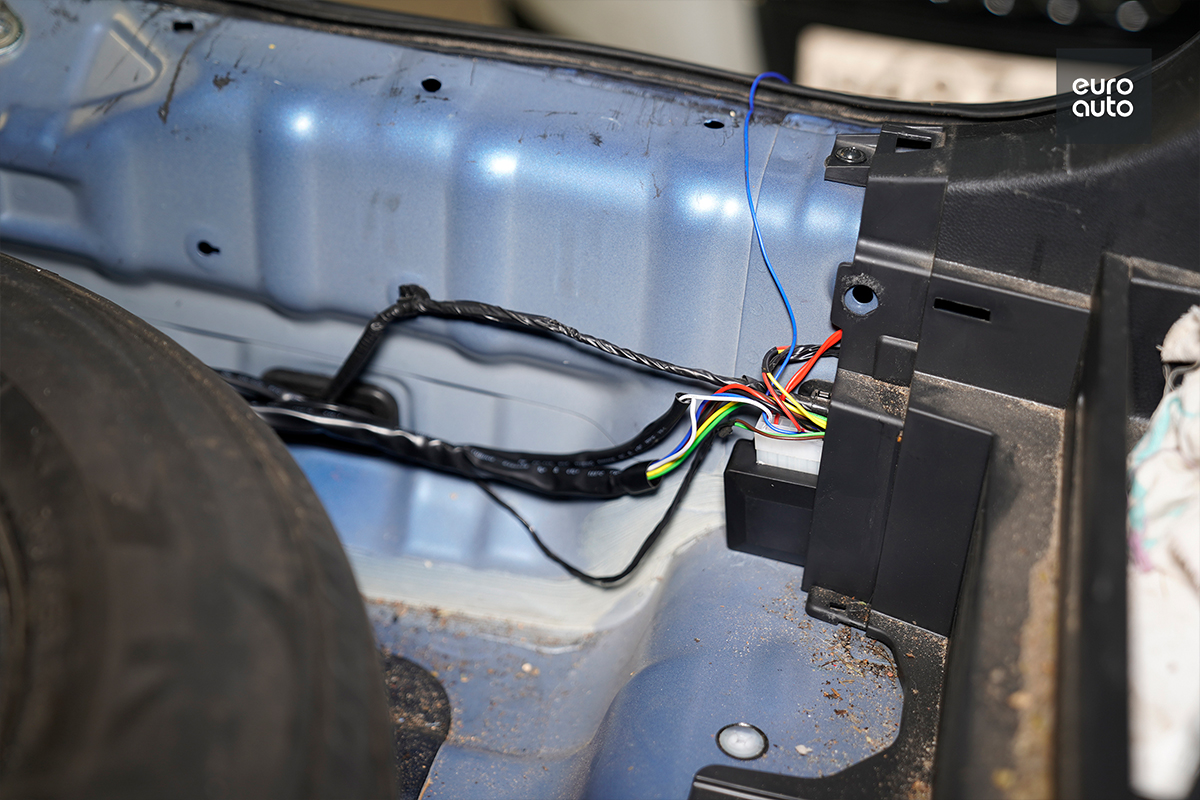

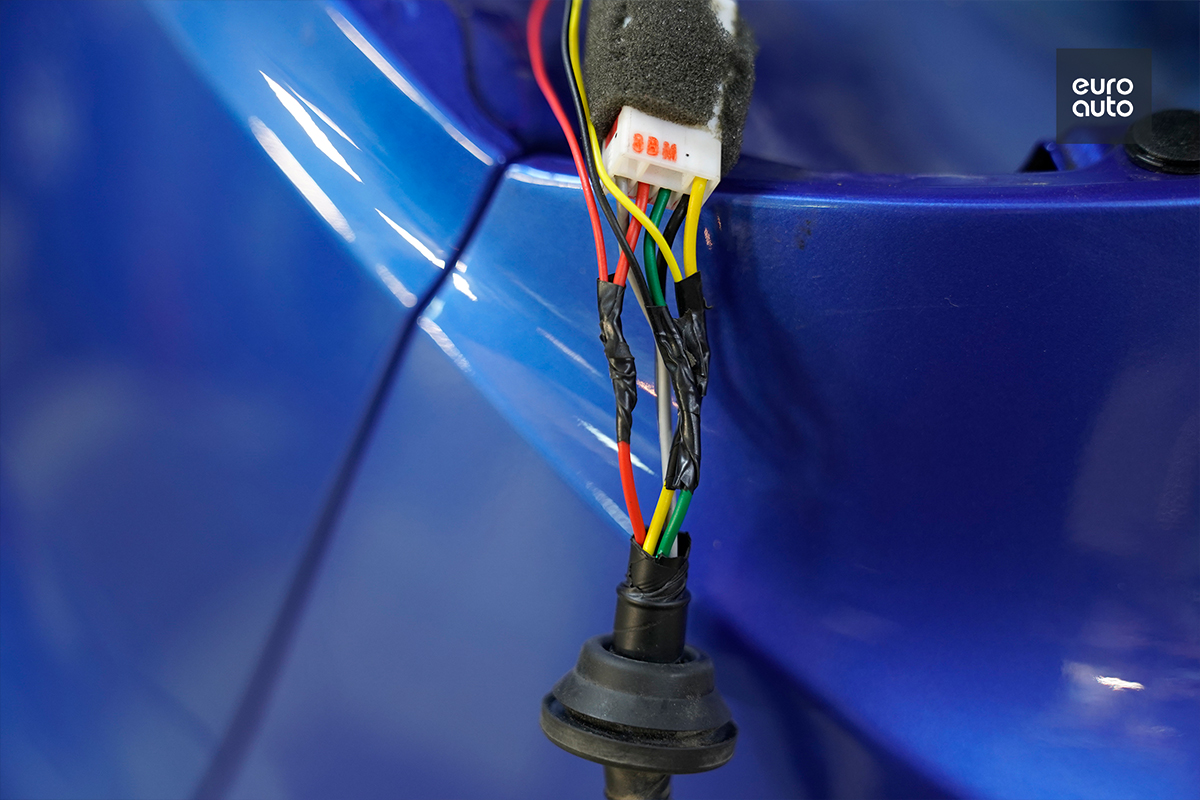

Подключается оно так: сигнальные «концы» соединяются со штатной проводкой:

Само реле прячется в защищённом, но доступном месте:

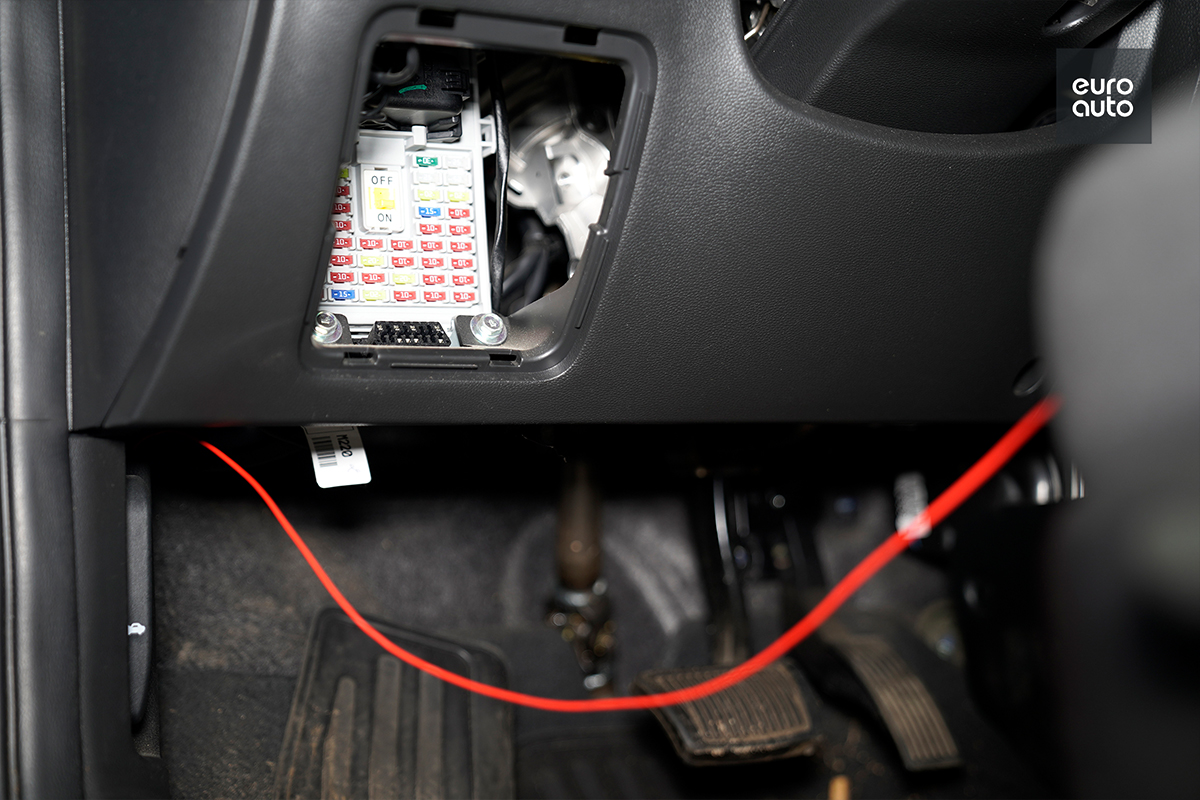

«Силовой» провод выводится или к щитку предохранителей:

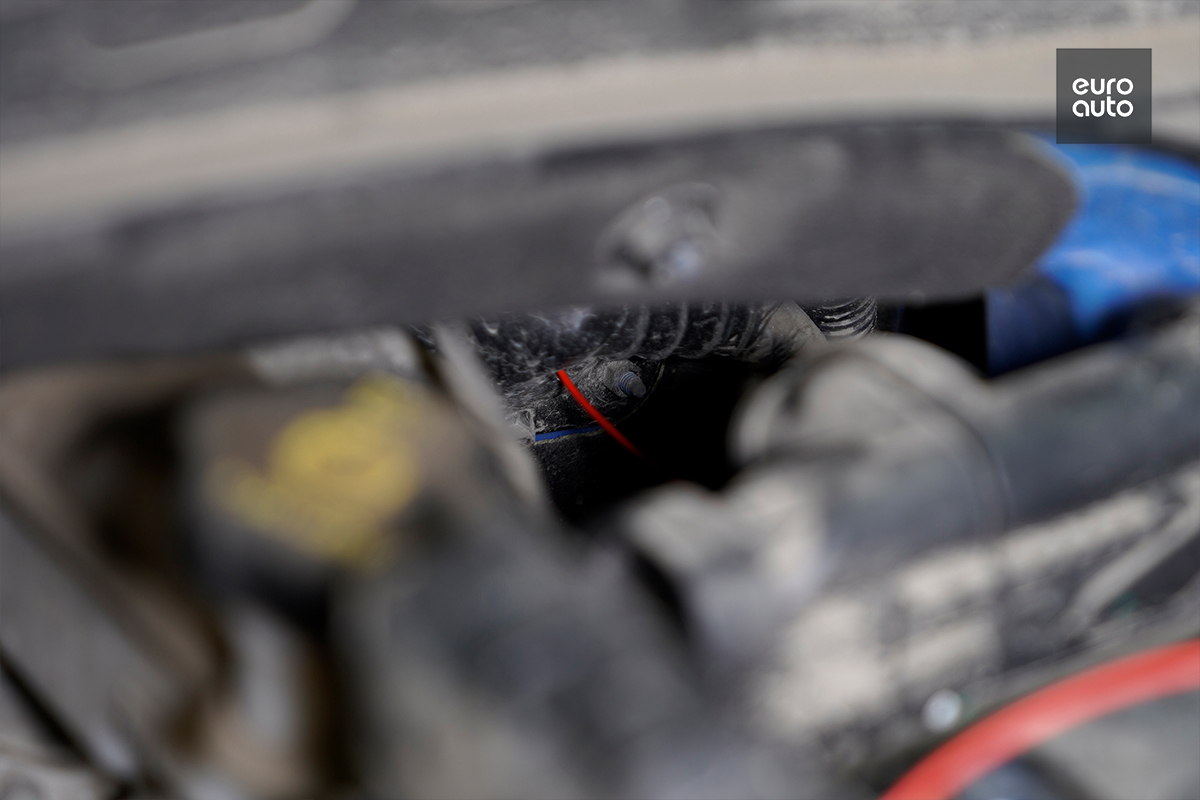

Или в подкапотное пространство:

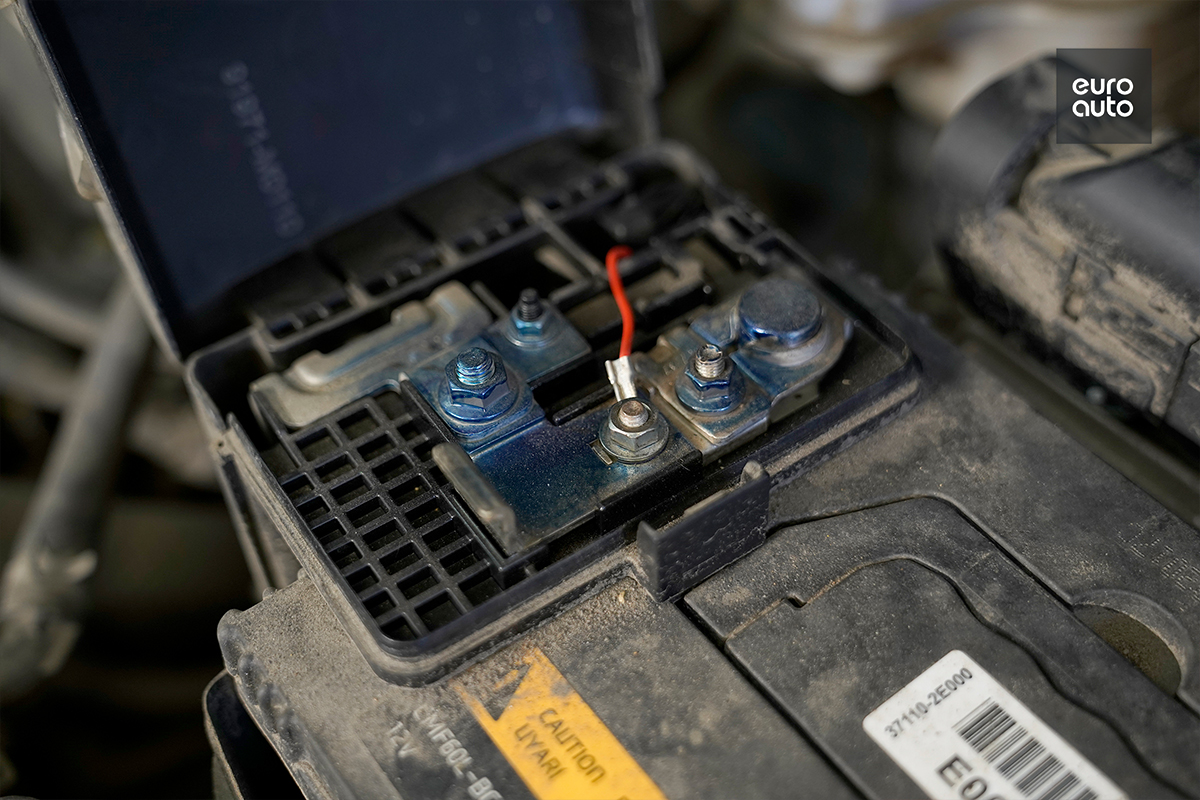

Чтобы подсоединиться непосредственно к аккумулятору:

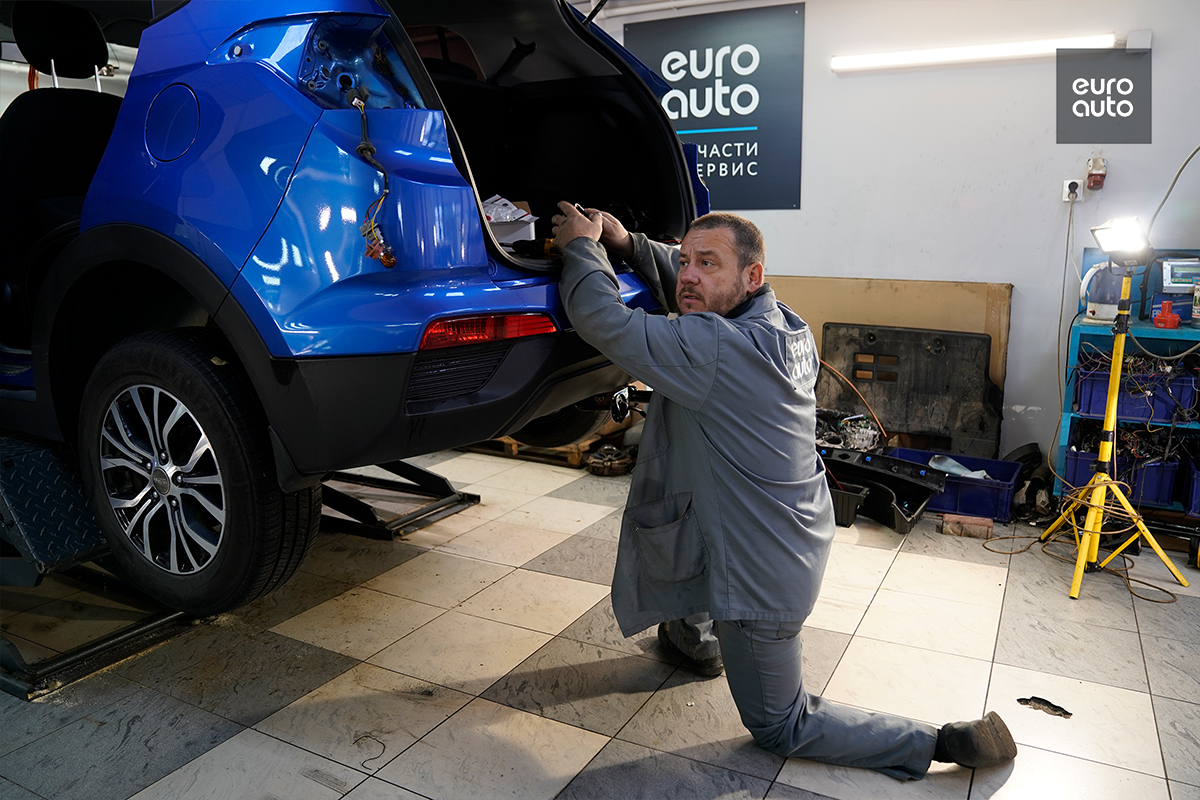

Кстати именно для этого электрик должен быть гибким и рукастым:

Чтобы проложить проводку через весь салон и при этом не повредить обшивки.

В итоге реле получает сигналы от штатных фонарей, а питание для лампочек прицепа берёт непосредственно с аккумулятора.

Есть ещё так называемые «обманки», которые уверяют ЭБУ (электронный блок управления) автомобиля, что «ни одной лишней лампочки в ближайшем окружении не обнаружено»! Ставить их не стоит по тем же соображениям, что и напрямую подключаться к фонарям.

Читайте так же:
Как выехать с парковки Если тебя зажали?

Что такое блок «согласования»?

А вот это очень нужная, крутая и потому недешёвая деталь. Нужна она для того, чтобы сообщить тому же ЭБУ, что к машине подключен прицеп и надо «принять меры». Какие именно? Ну, само собой, обеспечить питание световых приборов прицепа. А ещё изменить работу парктроника, чтобы он не считал прицеп препятствием. Также меняется алгоритм работы всевозможных электронных систем стабилизации и безопасности. Ну и в некоторых машинах с автоматической трансмиссией меняется и алгоритм работы коробки передач. Согласитесь, всё это стоит того, чтобы обойтись без обманок, и доверить подключение квалифицированным специалистам. и тогда фаркоп на вашей машине не будет только украшением 🙂

Для чего нужен блок согласования Smart Connect?

like0 23 Августа 2016

  • Для чего нужен блок согласования Smart Connect?
  • Когда применяют блок согласования
  • Принципы работы модуля Smart Connect
  • Как сделать смарт-коннект своими руками
  • Алгоритм подключения смарт-коннекта

star star star star star star star star star

Блок согласования фаркопаЕсли вы решили приобрести прицеп к машине, то обязательно понадобится установка фаркопа. Но этого недостаточно, потому что прицепом тоже нужно как-то управлять: габариты, лампочки, тормоза – без этого в дорогу не двинешься. Подключить габариты или тормоза напрямую невозможно – бортовой компьютер не воспринимает новых подключений и выдает ошибку. Как результат – тормоза не срабатывают, габариты не мигают. Чтобы все идеально вписалось в электросистему автомобиля, придется купить «Смарт-коннект». Это блок согласования для фаркопа.

Когда применяют блок согласования

Нужен ли блок согласования для фаркопа или можно применить какие-нибудь хитрости, чтобы напрямую подключить прицеп к электрической цепи автомобиля? Блок согласования применяют, чтобы обеспечить бесперебойное взаимодействие электроники авто и прицепа. Это – ваша безопасность в дороге. Смарт-коннект – это гарантированная защита электросети машины от короткого замыкания и перегрузок.

Монтаж блока согласования уместен, если:

• Есть риск появления короткого замыкания: установка дополнительных электроприборов (на прицепе есть поворотники, габаритные лампочки) тянет за собой возрастание нагрузки в электроцепи и может привести к перегоранию предохранителей и короткому замыканию.

Фаркоп без прицепа

• Если в электросети машины уже были неполадки, то предохранитель перегорит моментально. Это спровоцирует перегорание тормозных, габаритных и аварийных лампочек.

• При подсоединении другого прицепа с распиновкой другого вида в машине перегорят все предохранители, и света не будет вообще.

После установки блока согласования фаркопа появится:

• Согласованная работа ЭБУ машины с прицепом.

• Возможность контролировать указатели поворотов на прицепе.

• Возможность переключать противотуманки на прицепе.

• Можно будет отключать парктроник при соединении прицепа с транспортным средством.

• Высокий процент устойчивости к скачкам электрического напряжения.

Принципы работы модуля Smart Connect

Электрика для фаркопа с блоком согласования подключается параллельно при помощи обжимных клипс (подключать нужно непосредственно к блоку согласования, а не к розетке фаркопа). Блок согласования подключаем к аккумулятору или питающему проводу. Блок согласования работает по такому принципу: смарт-коннект принимает информацию из систем бортового компьютера машины и строго дозированно перенаправляет нагрузку на энергопотребитель.

Читайте так же:
Можно ли установить камеру без интернета?

Схема работы блока соласования фаркопа обладает системой защиты – это стопроцентное предохранение от перенапряжения всех электроцепей автомобиля. Если стоит блок согласования, то бортовой компьютер работает в привычном режиме (не фиксирует дополнительных устройств). В продаже имеются два вида модулей для фаркопа: с базовой (обычной) и расширенной комплектацией.

Базовая комплектация подразумевает:

• Контроль за поворотниками на прицепе.

• Контроль за противотуманками на прицепе.

• Выключение парктроника (если машина соединена с прицепом).

• Подзарядку аккумуляторной батареи прицепа.

Расширенная комплектация включает:

• Контроль за всеми электроцепями прицепа.

• Защиту от угона (опция ALARM-info).

• Управление габаритным освещением слева.

• Корректировку противотуманки слева. Плата модуля согласования после пайки своими урками

Как сделать смарт-коннект своими руками

Смарт-коннект можно купить, а можно сделать собственноручно. Для начала приготовьте:

• Плату для монтажа на нее реле и диодов.

• Короб (куда собранный модуль можно будет спрятать) из диэлектрического материала.

На плату устанавливаем реле и диоды.

Схема пайкиПосле монтажа модуль помещают в защитный короб из диэлектрического материала.

Алгоритм подключения смарт-коннекта

Модуль старт-коннект подключается к аккумулятору. К блоку согласования подключают стартер, датчик масла, топливный клапан и бортовой компьютер. Для подключения блока согласования фаркопа надлежит:

1. Снять загрузочные панели.

2. Подготовить набор кабелей.

3. Проверить ходовые огни.

4. Проверить стоп-сигналы.

5. Монтировать смарт-коннект.

6. Подсоединить к блоку все нужные кабели. Схема подключения

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

подключение блока согласования

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Монтаж и подключение

Рассмотрим процесс на примере Лада Веста SW Cross. Установка ТСУ на другие модели Лада Веста производится аналогичных образом, с небольшими нюансами. Перед работами по монтированию фаркопа рекомендуется помыть автомобиль (особенно подкрылки). Прежде всего выполняем демонтаж заднего бампера, чтобы осуществить установку под него основной части силовой конструкции. Перед тем как снимать бампер, целесообразно заснять на мобильник последовательность сбора подкрылков и зазоров на кузове.

Читайте так же:
Как оплатить госпошлину за смену фамилии Сбербанк?

Установка фаркопа

Далее нужно вынуть заглушки заднего лонжерона и усилить силовой каркас.

Усиление каркаса

Открытые отверстия являются местом крепления ТСУ при помощи болтов. Устанавливаем фаркоп и затягиваем болты. После чего можно установить на место бампер. Перед этим стоит проверить 3 нижних крепления, расположенные под противотуманкой), чтобы встали как надо.

Крепежные болты

Теперь можно установить на соответствующее место сцепную часть фаркопа (крюк с шаром) и закрепить болтами.

Установка крюка с шаром

В ходе монтажа рекомендуется обработка стыков консистентной смазкой, что не только упростит монтаж, облегчит разборку в дальнейшем. На сцепной шар следует нанести смазки и поставить защитный колпачок, который предотвратит попадание грязи, а также позволит не марать руки при снятии или установке сцепного крюка. Завершающим этапом будет подключение электрики. Для этого нужно снять пластиковую защиту порога багажника и вывести проводку.

Без защиты порога багажика

Блок согласования можно установить в нишу у левой фары за обшивкой. Так выглядит схема подключения.

Подключение блока согласования

Подключиться к задним фонарям несложно – красный провод с разными полосками. Нам потребуются 2 габарита, 1 стоп-сигнал и 2 поворотника. Подключение к фонарю.

Подключение к фарам

Подключение поворотника

Несколько сложнее с противотуманкой. Расположение соответствующего разъема – под левым фонарем. Нужный провод – серый. Надо разрезать его и выполнить подключение блока, как показано на схеме.

Расположение разъема

Чтобы отключить парктроник, нужно найти динамик с разъемом проводов на левом крыле. Нежный провод – черный (минус от кузова). Надо отрезать его и подключать напрямую к блоку в соответствии со схемой.

Разъем отключения

Блок согласования можно разместить в нише запаски. Заземляем минусом на корпус (стандартная гайка под левым фонарем). Остается лишь подключить 12В. Более наглядно процесс установки фаркопа на Ладу Веста СВ Кросс (универсал) показана в ролике.

Впрочем, можно облегчить себе жизнь, обратившись в автосервис. Стоимость установки ТСУ на Весту в московских СТО варьируется от 1 500 до 3 500 руб. в зависимости от объема работ. Не стоит забывать о том, что любые внесения изменений в конструкцию автомобиля, во избежание штрафов, нужно оформлять в ГИБДД с внесением соответствующих отметок в ПТС и техталоне. Также должен иметься паспорт на фаркоп и сертификат соответствия, идущие в комплекте с ТСУ. При установке устройства для Весты в сервисе в паспорте должна появиться печать данного автоцентра.

Фаркоп – полезная деталь автомобиля, расширяющая его функциональность и способствующая защите корпуса от задних столкновений. Выбор и установка ТСУ – несложная задача, с которой, потратив определенное количество времени, может самостоятельно справиться даже начинающий автовладелец. Главное, выбрать устройство, соответствующее необходимым техническим характеристикам, достаточно качественное, надежное и долговечное.
