Каждый автомобилист когда-нибудь покупал новые покрышки. Часто вопросы возникают по поводу цветных точек, расставленных по поверхности шин. Очень многие не знают, что означает точка на шине. Интернет богат многообразием толкований данных меток. Некоторые считают это знаками технологического назначения, другие же утверждают, что таким образом обозначается низкосортная продукция, отбракованная контролем качества на заводе.

Что означает желтая точка или треугольник на боковой стенке шины?

Например, желтая точка наносится на самое легкое место новой шины, которое определяется производителем при заводской балансировке. Эта точка необходима для правильной установки шины на колесный диск.

Некоторые производители автомобильных колесных дисков наносят на диск маркировку в виде латинской буквы «L», которая обозначает самое легкое место на диске. Для правильного монтажа резины на колесный диск, необходимо чтобы желтая точка (или треугольник) на резине оказался с противоположной стороны самого легкого места колесного диска.

К сожалению, не все производители дисков делают подобные отметки. В этом случае при установки новой резины на диск, необходимо разместить ее так, чтобы желтая метка оказалась рядом с вентилем клапана накачки колеса. Таким образом подобная установка облегчает в последующем балансировку шины. В том числе это позволит использовать меньше грузов для компенсации баланса колеса во время балансировки.

Комментарии любителей и специалистов

Цветная маркировка в ходе эксплуатации шины непременно будет стёрта. Стало быть, любые метки, нанесённые краской, имеют временное назначение, некоторые из них — чисто технологическое, нужное для удобства производителю либо дилеру (продавцу). Для потребителя цветные метки значения практически не имеют. — Цветные линии наносят по окружности шины, около протектора, или прямо на нём. Это вовсе не маркер бракованной шины, как порой утверждают «знатоки». Эти линии нужны только для быстрой идентификации моделей шин на складах. Дело в том, что кладовщик видит часто только протектор, и не может прочесть надпись на боковине. — Цветные круги (жёлтые, белые, зеленые, красные, других цветов) диаметром примерно 10 мм, или меньше, встречаются на внешней боковой поверхности шины, около обода. Жёлтый круг обычно ставят в самой лёгкой части шины. При монтаже круг имеет смысл совместить с ниппелем, чтобы потребовалось меньше грузиков при балансировке. На самом деле, эта разница в весе мизерна, и её можно игнорировать. Красный круг означает самую тяжёлую часть шины. Однако по большому счёту цветные круги у разных производителей шин имеют разный смысл. Например, такая метка может означать, что шина поставляется на конвейер автозавода, а не в розничную продажу. Или наоборот. Наконец, встречается такой значок: Цифра в треугольнике, или в ромбе, кружочке, и т.д. любого цвета. Это просто штамп ОТК, нужный для внутренних нужд шинной компании. Если его нет — это ничего не значит, его могли и удалить.

Аркадий Козлов

http://arkan.people.zr.ru/2015/04/tonkosti-shinnoj-markirovki/comment-page-1/

Цветные полоски, нанесённые по окружности шины в области протектора, или на сам протектор или внутри канавок служат для удобства поиска шин на складе — чтобы не крутить покрышку в руках и не читать боковину — достаточно посмотреть на беговую, а именно так покрышка и видна в 98% случаев, и по цветам определить размер.

greg-b

https://www.drive2.ru/l/3523004/

Красной точкой помечается самое тяжёлое место на шине, жёлтая соответственно самое лёгкое, вот её то и надо совмещать с вентилем, по идее где вентиль там и есть самое тяжёлое место на ободе, но как показывает практика желаемое часто рознится с фактом. На многих балансировочных станках имеется специальная программа минимизации грузов, но на шиномонтажках мастера не хотят заморачиваться на эту тему, основная причина — отсутствие у клиента желания оплачивать сей труд.

Прохоров Сергей

https://forums.drom.ru/tyres/t1150996941.html

Изучив имеющуюся информацию, можно сделать вывод, что цветные метки на покрышках могут помочь при выполнении их монтажа. Для автолюбителей такая маркировка не имеет особого значения. Она может пригодиться, если человек самостоятельно устанавливает новые шины, но сейчас это мало кто делает.

Эти цветные метки, наносится различными цветами, как на сам протектор, так и внутри канавок. Нужно сказать, что для конечного потребителя эта информация вообще не важна. Такие цветные метки на шины наносятся на складах производителя, носят информацию для индексирования и хранения шин. Чтобы можно быстро было бы найти ту или иную партию шин.

Вот такие вот цветные метки на шинах. Как видите, полезной информацией могут быть только цветные круги на шинах, остальные метки для конечного пользователя не обязательны.

Глубокая канавка и шкала

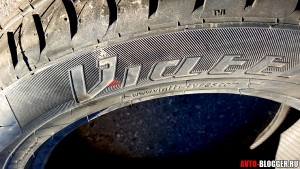

Ну и последнее (правда, это не относится к цветным меткам) — многие меня также спрашивали, а что такое – за прорезь в протекторе и рядом с ним шкала от «2 до 7», сейчас это есть на некоторых зарубежных и Российских шинах (например — VIATTI).

Это банально измеритель протектора колеса. Если в прорезь засунуть монетку, то можно заметить что она как бы катится сверху – вниз. Где самая высокая часть так 7 мм высота протектора, где 2 мм – там самая низкая. Таким образом, можно оценить износ, как видите ничего сложного. Напомню, что зимние шины (в основном, конечно же шипы), ниже 5 мм использовать уже нельзя!

Сейчас небольшая видео версия, смотрим.

НУ что же, я думаю, я ответил на ваш вопрос о цветных обозначениях. Теперь больше этот вопрос возникать не будет. Искренне ваш — АВТОБЛОГГЕР

(25 голосов, средний: 4,80 из 5)

Круглые цветные пятна

Диаметр таких элементов не превышает 10 мм. Встретить их можно на боковых участках протектора. Обычно бывают желтыми, красными, белыми и зелеными, но могут попадаться и более редкие варианты, к примеру, светло-коричневый, синий и т.д. Означают они тоже самое, что и более распространенные цвета (такое решение – способ особой маркировки своей продукции различными фирмами-производителями).

Желтая метка на шине

Указывает на самую легкую область шины («L»). Данный участок рекомендуется совмещать с ниппелем диска. Так удастся достичь лучшей балансировки колеса без применения большого количества грузов при выполнении шиномонтажных работ. Если сделать это идеально точно, то дополнительных противовесов вообще может не потребоваться.

Точка L имеет определенные особенности, о которых необходимо знать:

• если данная маркировка отсутствует, то самая легкая область шины определяется при помощи прибора, к примеру, как участок напротив вентиля накачки (самая тяжелая область);
• разные фирмы-производители могут маркировать точку «L» различными цветами: синим, зеленым, светло-коричневым;
• маркировка необходима только для правильной балансировки колеса, при этом никакой другой информации, которая могла бы пригодиться в процессе эксплуатации шин, она не несет.

Красная метка на шине

В противовес желтой точке, данная маркировка является самым жестким местом автомобильной покрышки. Высчитывается она при помощи специальных приборов. В физическом плане представляет собой участок наибольшего отклонения радиальной силы («RFV»).

Цвет здесь, как правило, статичен. Меняться может только форма маркировки. Производители нередко используют треугольник вместо привычного круга. Обнаружить «RFV» можно на шинах, которые идут в первичной комплектации транспортного средства. На этапе шиномонтажных работ данная точка обязательно должна быть совмещена с точкой «L».

У многих российских и некоторых европейских брендов такая маркировка просто не наносится. В такой ситуации необходимо производить балансировку, опираясь исключительно на расположение желтой точки.

Белая метка на шине

Некоторые фирмы-производители покрышек (помимо вышеперечисленных цветных точек на шинах) также используют белую маркировку. Она выглядит как белый круг или кольцо на боковой поверхности протектора. В отличие от красной маркировки, это место представляет собой участок наименьшего отклонения радиальной силы, т. е. самую гибкую область шины.

Белую точку необходимо совмещать с маркировкой «L» (на 180 о от нее) или с «верхней» отметкой на протекторе.

Что означает белая метка

Ряд производителей шин наносит на их боковую поверхность точки белого цвета, которые могут быть как полностью закрашенными, так и представлять собой просто белое кольцо.

Таким образом обозначают наиболее гибкую часть покрышки или минимальную точку отклонения радиальной силы (RFV).

При монтаже колеса белый маркер должен располагаться на стороне, противоположной значку «L» на диске.

Как видите, никакой загадки в метках, наносимых на автомобильные покрышки нет. Они содержат техническую информацию, которой следует руководствоваться работникам станций шиномонтажа при бортировке колёс, и облегчают работу сотрудников складов и автомагазинов. Ну а после прочтения нашей статьи, вы сможете проверить их компетентность.
